Bộ lọc Cartridge là gì?

Trong các hệ thống dây chuyền sơn tĩnh điện hiện đại, bụi phát sinh trong quá trình vận hành luôn là một trong những yếu tố ảnh hưởng trực tiếp đến chất lượng sản phẩm, tuổi thọ thiết bị và điều kiện làm việc trong nhà máy. Đặc biệt trong ngành dây chuyền sơn và xử lý bề mặt, lượng bụi phát sinh thường có kích thước rất nhỏ, khả năng phát tán cao và khó xử lý bằng các phương pháp thông thường.

Các công đoạn như phun sơn tĩnh điện, chà nhám kim loại, đánh bóng sản phẩm, phun bi xử lý bề mặt hoặc gia công cơ khí CNC đều tạo ra lượng lớn bụi mịn lơ lửng trong không khí. Nếu không được thu gom hiệu quả, bụi sẽ bám ngược lên bề mặt sản phẩm, xâm nhập vào máy móc và gây ảnh hưởng nghiêm trọng tới toàn bộ dây chuyền sản xuất.

Trong bối cảnh đó, bộ lọc Cartridge trở thành giải pháp xử lý bụi được ứng dụng phổ biến trong các nhà máy công nghiệp hiện đại.

Bộ lọc Cartridge, hay Cartridge Filter, là hệ thống lọc bụi sử dụng lõi lọc cartridge dạng xếp nếp để thu giữ bụi mịn trong dòng khí. Hệ thống thường kết hợp với công nghệ giũ bụi tự động Pulse Jet nhằm làm sạch lõi lọc trong quá trình vận hành liên tục.

Khác với các hệ thống túi vải truyền thống, cartridge filter có thiết kế nhỏ gọn hơn nhưng vẫn đảm bảo diện tích lọc lớn và hiệu suất xử lý bụi rất cao. Chính vì vậy, hệ thống này đặc biệt phù hợp với:

• Dây chuyền sơn tĩnh điện
• Buồng sơn khô
• Hệ thống xử lý bề mặt kim loại
• Nhà máy cơ khí chế tạo
• Dây chuyền phun bi
• Khu vực chà nhám và đánh bóng

---

Vì sao ngành dây chuyền sơn cần hệ thống lọc bụi Cartridge?

Trong ngành sơn công nghiệp, bụi không chỉ là vấn đề môi trường mà còn ảnh hưởng trực tiếp đến chất lượng thành phẩm.

Trong quá trình phun sơn tĩnh điện, lượng bột sơn dư phát sinh liên tục trong buồng phun. Nếu hệ thống hút bụi không đủ hiệu quả, bột sơn sẽ phát tán trong không khí và bám trở lại lên bề mặt sản phẩm. Đây là nguyên nhân phổ biến gây ra các lỗi như:

• Rỗ bề mặt sơn
• Sần sơn
• Mất độ bóng
• Sơn không đều màu
• Bụi bám lớp phủ

Ngoài ra, bụi tích tụ lâu ngày còn gây ảnh hưởng lớn tới thiết bị sản xuất. Các hệ thống quạt hút, motor, tủ điện hoặc băng tải đều có thể suy giảm tuổi thọ nếu bụi xâm nhập liên tục trong thời gian dài.

Đối với các dây chuyền xử lý bề mặt như phun bi hoặc đánh bóng kim loại, bụi phát sinh thường là bụi kim loại siêu mịn. Đây là loại bụi có khả năng gây mài mòn thiết bị rất mạnh, đồng thời tiềm ẩn nguy cơ cháy nổ nếu không được xử lý đúng kỹ thuật.

Nhiều nhà máy hiện nay gặp tình trạng:

• Hút bụi không hiệu quả
• Cartridge nhanh tắc
• Hao điện quạt hút
• Bụi phát tán khắp nhà xưởng
• Không đạt tiêu chuẩn môi trường

Nguyên nhân chủ yếu đến từ việc lựa chọn sai hệ thống lọc bụi hoặc thiết kế không đúng đặc tính vận hành thực tế.

Đây chính là lý do cartridge dust collector đang dần trở thành tiêu chuẩn trong các dây chuyền sơn hiện đại.

---

Cấu tạo của bộ lọc Cartridge

Để hiểu rõ khả năng xử lý bụi của cartridge filter, cần phân tích chi tiết cấu tạo của hệ thống này.

Một hệ thống lọc bụi cartridge hoàn chỉnh thường bao gồm nhiều thành phần phối hợp với nhau tạo thành chu trình xử lý bụi khép kín.

Buồng lọc bụi – nơi diễn ra quá trình tách bụi

Buồng lọc là phần khung chính của hệ thống, nơi chứa các lõi cartridge và phân phối luồng khí trong quá trình vận hành.

Thông thường, buồng lọc được chế tạo từ thép sơn tĩnh điện hoặc inox nhằm đảm bảo độ bền trong môi trường công nghiệp. Kết cấu buồng lọc cần đáp ứng đồng thời nhiều yêu cầu như độ kín cao, khả năng chịu áp suất âm và chống rung trong thời gian vận hành dài.

Điểm quan trọng của buồng lọc không chỉ nằm ở độ bền cơ khí mà còn ở khả năng tối ưu luồng khí. Nếu thiết kế phân phối khí không đồng đều, một số cartridge sẽ bị quá tải bụi trong khi các cartridge khác hoạt động không hiệu quả. Điều này làm giảm tuổi thọ cartridge và tăng tiêu hao điện năng cho quạt hút.

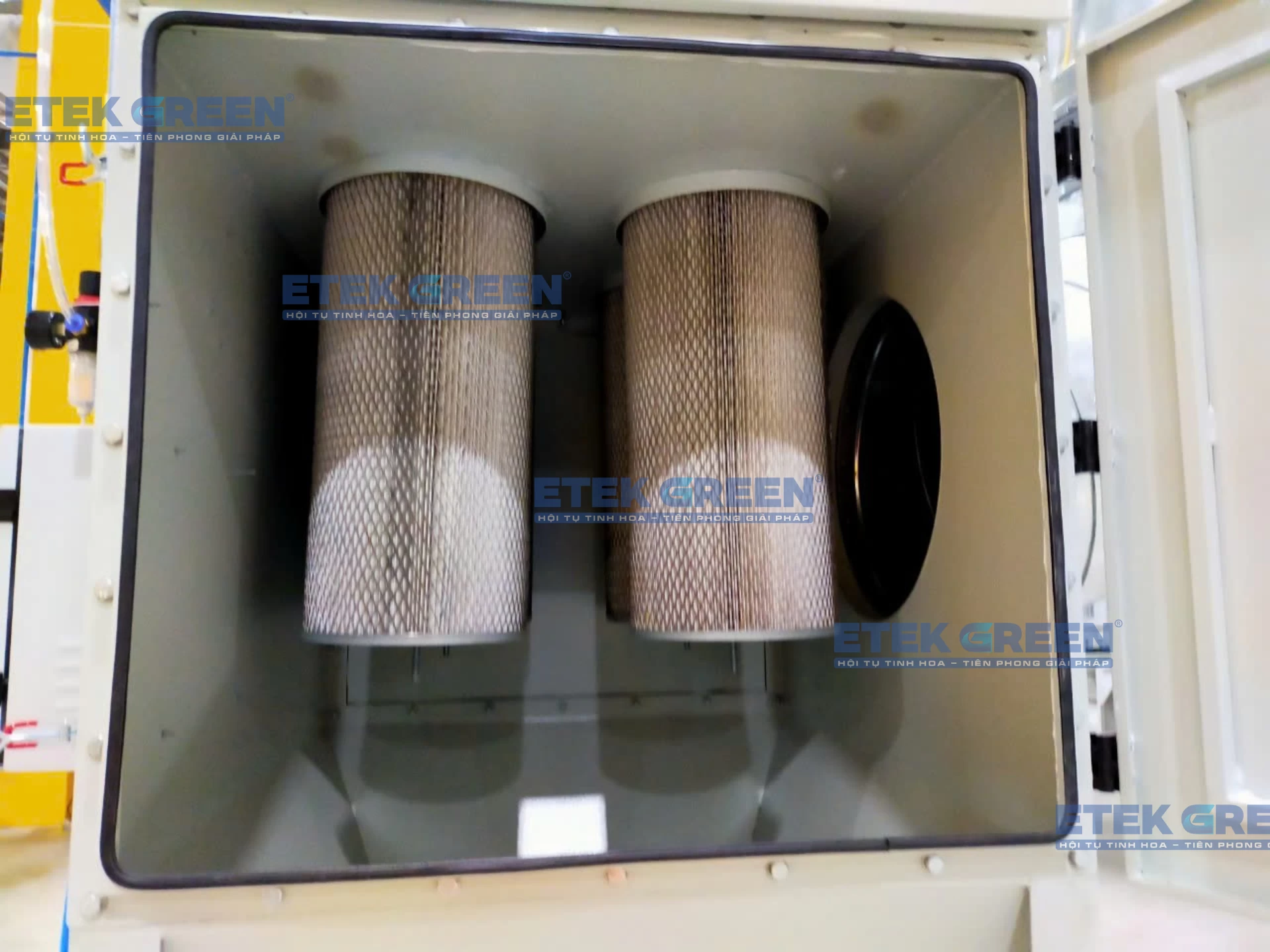

Lõi lọc Cartridge – trái tim của hệ thống

Lõi cartridge là thành phần quan trọng nhất quyết định hiệu suất lọc bụi của toàn hệ thống.

Khác với túi lọc dạng trơn, cartridge được thiết kế dạng hình trụ với bề mặt xếp nếp liên tục nhằm tăng diện tích lọc.

Thiết kế này giúp diện tích tiếp xúc lọc lớn hơn nhiều lần so với kích thước thực tế của cartridge. Nhờ đó, hệ thống có thể đạt hiệu suất lọc rất cao trong khi vẫn duy trì thiết kế nhỏ gọn.

Khi luồng khí chứa bụi đi qua cartridge, các hạt bụi sẽ bị giữ lại trên bề mặt vật liệu lọc. Không khí sạch tiếp tục đi xuyên qua lõi và được quạt hút đưa ra ngoài môi trường.

Vật liệu cartridge và vai trò trong hiệu quả lọc bụi

Hiệu suất và tuổi thọ cartridge phụ thuộc rất lớn vào vật liệu lọc.

Trong môi trường bụi khô thông thường, cartridge polyester thường được sử dụng nhờ chi phí hợp lý và độ bền tốt. Tuy nhiên, với bụi dầu hoặc môi trường có hơi hóa chất, cartridge phủ PTFE sẽ phù hợp hơn nhờ khả năng chống bám dính.

Đối với ngành sơn tĩnh điện, cartridge Nano Fiber thường được ưu tiên do khả năng xử lý bụi siêu mịn hiệu quả cao.

Trong khi đó, các hệ thống xử lý bụi kim loại thường yêu cầu cartridge chống tĩnh điện nhằm hạn chế nguy cơ phát sinh tia lửa gây cháy nổ.

Việc lựa chọn sai vật liệu cartridge là nguyên nhân phổ biến dẫn tới:

• Cartridge nhanh tắc
• Hút bụi yếu
• Hao điện năng
• Giảm tuổi thọ hệ thống

Hệ thống Pulse Jet – cơ chế làm sạch tự động

Một trong những ưu điểm lớn nhất của cartridge filter nằm ở khả năng tự động làm sạch trong quá trình vận hành.

Sau thời gian hoạt động, lớp bụi trên bề mặt cartridge sẽ dày lên và làm tăng chênh áp hệ thống. Điều này khiến quạt hút phải hoạt động nặng hơn để duy trì lưu lượng khí.

Để xử lý vấn đề này, hệ thống sử dụng công nghệ Pulse Jet.

Khí nén áp lực cao
↓
Van điện từ kích hoạt
↓
Xung khí thổi ngược vào cartridge
↓
Lớp bụi bong khỏi bề mặt lọc
↓
Bụi rơi xuống phễu chứa

Quá trình này diễn ra trong thời gian rất ngắn nhưng đủ tạo lực rung mạnh giúp lớp bụi tách khỏi cartridge.

Nhờ cơ chế làm sạch tự động, hệ thống có thể vận hành liên tục mà không cần dừng máy để vệ sinh thủ công.

---

Nguyên lý hoạt động của hệ thống Cartridge Filter

Toàn bộ hệ thống hoạt động theo chu trình khép kín nhằm thu gom và xử lý bụi ngay tại nguồn phát sinh.

Khi bụi bám nhiều trên cartridge, cảm biến chênh áp sẽ phát hiện sự thay đổi áp suất trong hệ thống và kích hoạt Pulse Jet để làm sạch cartridge.

Chu trình này lặp lại liên tục nhằm duy trì hiệu suất lọc ổn định trong suốt quá trình vận hành.

---

Các thông số kỹ thuật quan trọng của bộ lọc Cartridge

Trong thực tế, hiệu quả của cartridge filter không chỉ phụ thuộc vào cartridge mà còn liên quan tới toàn bộ thông số thiết kế hệ thống.

Việc tính toán sai các thông số này có thể dẫn tới:

• Hao điện quạt hút
• Cartridge nhanh tắc
• Hệ thống hút yếu
• Giảm hiệu quả lọc bụi

---

So sánh Cartridge Filter và Bag Filter

Trong ngành xử lý bụi công nghiệp, cartridge filter và bag filter là hai công nghệ phổ biến nhất hiện nay.

Bag filter sử dụng túi vải dài để lọc bụi trong khi cartridge filter sử dụng lõi lọc dạng xếp nếp.

So với bag filter truyền thống, cartridge filter có nhiều ưu điểm trong ngành dây chuyền sơn nhờ khả năng xử lý bụi mịn tốt hơn và thiết kế nhỏ gọn hơn.

Trong các dây chuyền sơn hiện đại, cartridge filter thường được ưu tiên nhờ khả năng duy trì lưu lượng ổn định và giảm tiêu hao điện năng.

---

Những lỗi hệ thống Cartridge Filter thường gặp trong nhà máy

Nhiều doanh nghiệp đầu tư hệ thống lọc bụi nhưng hiệu quả vận hành không đạt như mong muốn.

Một trong những lỗi phổ biến nhất là tính toán sai lưu lượng hút. Nếu lưu lượng quá nhỏ, bụi sẽ không được thu gom triệt để và phát tán khắp nhà xưởng. Ngược lại, nếu lưu lượng quá lớn, hệ thống sẽ hao điện và cartridge nhanh xuống cấp.

Ngoài ra, nhiều đơn vị lựa chọn cartridge không phù hợp với đặc tính bụi thực tế. Ví dụ, sử dụng cartridge thông thường cho bụi dầu hoặc bụi sơn siêu mịn sẽ khiến cartridge nhanh tắc và giảm hiệu suất lọc đáng kể.

Thiết kế đường ống hút bụi cũng là yếu tố ảnh hưởng rất lớn tới hiệu quả hệ thống. Đường ống quá nhiều góc gấp hoặc không đảm bảo vận tốc gió sẽ gây tụ bụi và làm giảm áp suất hút.

Đối với bụi kim loại, nếu không sử dụng cartridge chống tĩnh điện hoặc thiết kế chống cháy nổ phù hợp, hệ thống có thể tiềm ẩn nguy cơ mất an toàn nghiêm trọng.

---

Ứng dụng thực tế của bộ lọc Cartridge

Hiện nay, cartridge filter được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

Trong dây chuyền sơn tĩnh điện, hệ thống giúp thu hồi bụi sơn, giảm thất thoát bột sơn và duy trì môi trường sạch trong buồng phun.

Ở các dây chuyền xử lý bề mặt như phun bi hoặc chà nhám kim loại, cartridge filter giúp xử lý hiệu quả bụi kim loại siêu mịn phát sinh trong quá trình gia công.

Ngoài ra, hệ thống còn được ứng dụng tại:

• Nhà máy cơ khí chế tạo
• Máy cắt laser
• Khu vực mài sản phẩm
• Nhà máy sản xuất linh kiện kim loại
• Dây chuyền gia công CNC

---

Bộ lọc Cartridge trong hệ thống xử lý khí thải công nghiệp

Trong ngành dây chuyền sơn và xử lý bề mặt, khí thải phát sinh thường chứa đồng thời bụi sơn, hơi dung môi VOC và các hạt bụi mịn công nghiệp. Vì vậy, cartridge filter không chỉ đóng vai trò xử lý bụi mà còn là một phần quan trọng trong hệ thống xử lý khí thải tổng thể.

Trong thực tế, bộ lọc Cartridge thường được lắp đặt ở giai đoạn xử lý sơ cấp nhằm tách bụi khỏi dòng khí trước khi khí thải đi qua các thiết bị xử lý chuyên sâu như tháp hấp thụ, buồng than hoạt tính hoặc hệ thống xử lý VOC.

Nguồn phát sinh khí thải
↓
Hệ thống hút khí
↓
Bộ lọc Cartridge xử lý bụi
↓
Thiết bị xử lý khí VOC
↓
Quạt hút công nghiệp
↓
Ống khói xả thải

Việc kết hợp cartridge filter cùng hệ thống xử lý khí thải công nghiệp giúp:

• Giảm tải cho hệ thống xử lý khí
• Tăng hiệu quả xử lý khí thải
• Hạn chế bụi phát tán trong nhà xưởng
• Đáp ứng tiêu chuẩn môi trường công nghiệp

Đây hiện là giải pháp được ứng dụng phổ biến trong các dây chuyền sơn công nghiệp và hệ thống xử lý bề mặt hiện đại.

---

Giải pháp hệ thống Cartridge Filter từ Công ty Cổ phần Giải pháp ETEK GREEN

Công ty Cổ phần Giải pháp ETEK GREEN cung cấp giải pháp hệ thống lọc bụi cartridge đồng bộ cho các nhà máy công nghiệp hiện đại.

Khác với các giải pháp tiêu chuẩn hóa đại trà, ETEK GREEN triển khai hệ thống dựa trên đặc tính vận hành thực tế của từng nhà máy nhằm tối ưu hiệu quả xử lý bụi và chi phí vận hành lâu dài.

Đội ngũ kỹ thuật sẽ khảo sát nguồn phát sinh bụi, phân tích đặc tính bụi, tính toán lưu lượng hút và thiết kế hệ thống phù hợp với layout nhà xưởng.

Giải pháp bao gồm:

• Thiết kế hệ thống hút bụi cartridge
• Tính toán lưu lượng khí
• Thiết kế đường ống hút bụi
• Gia công chế tạo
• Lắp đặt hoàn thiện
• Hỗ trợ bảo trì và thay thế cartridge

---

Kết luận

Bộ lọc Cartridge là giải pháp xử lý bụi hiện đại với hiệu suất cao, khả năng tự động hóa tốt và đặc biệt phù hợp với ngành dây chuyền sơn và xử lý bề mặt.

Việc đầu tư đúng hệ thống cartridge filter không chỉ giúp doanh nghiệp cải thiện môi trường sản xuất mà còn nâng cao chất lượng sản phẩm, giảm tiêu hao năng lượng và đáp ứng các tiêu chuẩn môi trường ngày càng khắt khe.
