1. Giới thiệu tổng quan thiết bị thực hành hệ thống phanh ABS – EBD – ESP
Trong thời đại ô tô hiện đại, an toàn chủ động là yếu tố sống còn. Hệ thống phanh không chỉ dừng lại ở cơ cấu thủy lực truyền thống mà đã được nâng cấp với các công nghệ điện tử thông minh như ABS, EBD và ESP.
Đây là 3 hệ thống quan trọng đảm bảo khả năng kiểm soát xe, ổn định hướng lái và ngăn ngừa trượt bánh khi phanh gấp.
Tuy nhiên, việc đào tạo sinh viên ngành ô tô nắm vững được nguyên lý hoạt động, khả năng nhận biết và đo kiểm hệ thống phanh điện tử đòi hỏi phải có một bộ thiết bị thực hành chuyên dụng, mô phỏng trung thực cấu trúc, tín hiệu điện, và tình huống vận hành thực tế trên xe.
Vì vậy, Công ty Cổ phần Giải pháp ETEK GREEN đã phát triển bộ thiết bị thực hành hệ thống phanh ABS – EBD – ESP, phù hợp với chương trình khung theo Thông tư 07/2019/TT-BLĐTBXH, đáp ứng yêu cầu giảng dạy – đào tạo kỹ thuật tại các trường nghề, trung tâm dạy nghề, và cơ sở đào tạo kỹ thuật ô tô.
2. Cấu trúc hệ thống phanh điện tử ABS – EBD – ESP
Trước khi tìm hiểu thiết bị thực hành, ta cần hiểu rõ nguyên lý vận hành của ba hệ thống này trong ô tô thực tế:
-
ABS (Anti-lock Braking System):
Khi phanh gấp, bánh xe có xu hướng bị khóa cứng. ABS điều khiển áp suất dầu phanh bằng van điện từ, giúp bánh xe vẫn quay nhẹ, đảm bảo khả năng lái và ổn định hướng đi. -
EBD (Electronic Brakeforce Distribution):
Phân phối lực phanh hợp lý giữa cầu trước và cầu sau, đảm bảo hiệu quả phanh tối đa mà không gây trượt bánh, đặc biệt khi xe tải nặng hoặc chở không đều tải trọng. -
ESP (Electronic Stability Program):
Kết hợp tín hiệu từ cảm biến lái, cảm biến tốc độ quay bánh và cảm biến gia tốc để can thiệp vào hệ thống phanh từng bánh, giúp xe ổn định khi vào cua, trơn trượt hoặc tránh vật cản.
Ba hệ thống này phối hợp với nhau dưới sự điều khiển của ECU trung tâm, sử dụng tín hiệu từ hàng loạt cảm biến và cơ cấu chấp hành điện tử.
3. Bộ thiết bị thực hành ABS – EBD – ESP – Giải pháp giảng dạy toàn diện

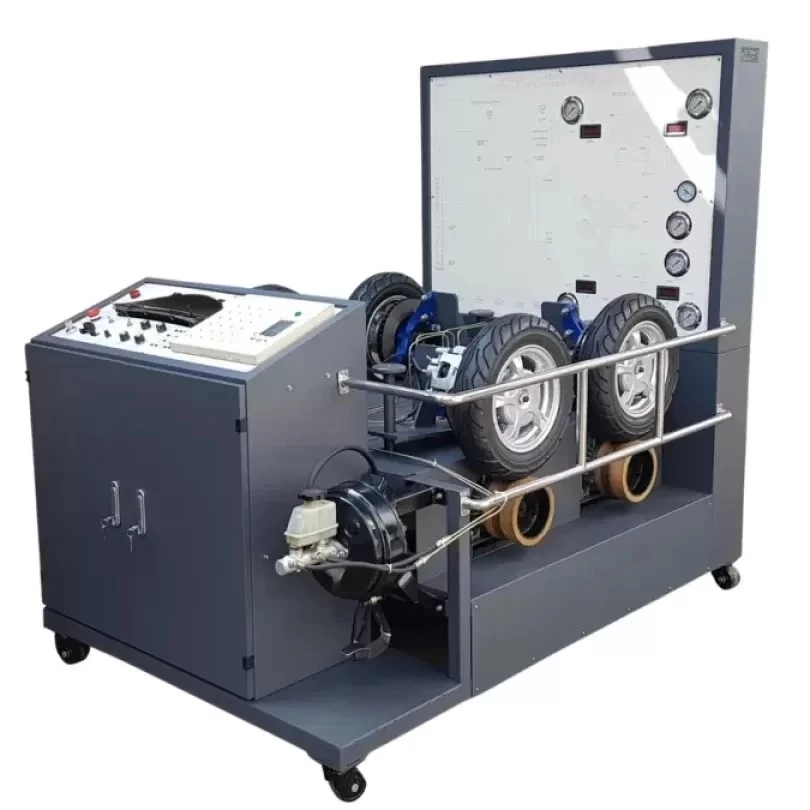

Thiết bị thực hành của ETEK GREEN được thiết kế để mô phỏng chính xác cấu trúc, mạch điện và tín hiệu thực tế của hệ thống phanh điện tử.
Khung thiết bị được chế tạo bằng thép sơn tĩnh điện, có bánh xe di chuyển, thuận tiện cho phòng học hoặc xưởng thực hành.
🧩 Cấu tạo mô hình
| Cụm chi tiết chính | Chức năng và đặc điểm |
|---|---|
| Bộ điều khiển ECU ABS – EBD – ESP | Xử lý tín hiệu, điều khiển van điện và motor bơm phanh. |
| Cụm cảm biến tốc độ bánh xe | 4 cảm biến Hall hoặc từ, truyền tín hiệu tốc độ quay từng bánh. |
| Van điện từ điều khiển áp suất dầu | Tăng/giảm áp lực phanh để mô phỏng điều khiển ABS. |
| Cụm bơm dầu phanh | Tạo áp suất thủy lực thực tế cho hệ thống. |
| Hệ thống phanh đĩa thật | Gồm bàn đạp, xy-lanh chính, đường ống dầu, cụm phanh. |
| Cảm biến góc lái & cảm biến gia tốc | Dữ liệu đầu vào cho hệ thống ESP hoạt động ổn định xe. |
| Mạch hiển thị LED & đồng hồ đo | Hiển thị trạng thái cảm biến, ECU, áp suất phanh. |
| Bảng mạch kiểm tra tín hiệu | Cho phép đo kiểm trực tiếp bằng VOM, oscilloscope. |
4. Nguyên lý vận hành mô hình thực hành
Trên mô hình, khi người học nhấn bàn đạp phanh, tín hiệu tốc độ từ 4 cảm biến bánh xe được gửi về ECU.
Nếu ECU phát hiện bánh xe có dấu hiệu khóa cứng, nó sẽ kích hoạt van điện để giảm áp suất dầu phanh tại bánh đó, đồng thời duy trì lực phanh tại các bánh còn lại, mô phỏng chính xác quá trình điều chỉnh phanh ABS thực tế.
Với hệ thống EBD, khi tải trọng xe thay đổi (mô phỏng bằng biến trở hoặc mô hình khối lượng tải), ECU tự động điều chỉnh tỷ lệ phân bổ lực phanh cầu trước – cầu sau.
Còn ESP được kích hoạt khi người học thay đổi góc lái, mô phỏng tình huống trượt ngang hoặc quay vòng. ECU nhận tín hiệu từ cảm biến góc lái – cảm biến gia tốc – cảm biến yaw rate, và ra lệnh phanh riêng từng bánh xe để giữ xe ổn định.
Mô hình của ETEK GREEN sử dụng bộ vi xử lý mô phỏng CAN BUS, cho phép hiển thị dữ liệu cảm biến trên phần mềm hoặc qua đồng hồ LED trực quan.
5. Ứng dụng thực tế trong đào tạo nghề ô tô
Bộ thiết bị này là công cụ không thể thiếu trong chương trình đào tạo nghề Công nghệ ô tô tại các trường trung cấp, cao đẳng nghề, và đại học kỹ thuật.
🎯 Ứng dụng thực tế gồm:
-
Giúp sinh viên hiểu rõ nguyên lý điều khiển phanh điện tử trong các dòng xe hiện đại.
-
Học viên thực hành đo tín hiệu điện áp, điện trở, dạng sóng cảm biến, ECU.
-
Mô phỏng lỗi hệ thống để thực hành chẩn đoán và sửa chữa.
-
Sử dụng cùng máy đọc lỗi OBD II để xem mã lỗi thực, xoá lỗi, đọc dữ liệu động.
-
Hỗ trợ giảng dạy tại các môn: Điện – điện tử ô tô, Chẩn đoán hệ thống phanh, Cảm biến và truyền động điện tử.
6. Thông số kỹ thuật chi tiết
| Thông số | Giá trị tiêu chuẩn |
|---|---|
| Điện áp hoạt động | AC 220V/50Hz |
| Nguồn điều khiển | 12V DC |
| Áp suất dầu phanh | 0–8 MPa |
| Giao tiếp tín hiệu | CAN BUS / OBD II |
| Cảm biến tốc độ | 4 cảm biến Hall 2 dây |
| Điều khiển ECU | Vi xử lý mô phỏng tín hiệu thực |
| Hiển thị tín hiệu | LED trạng thái, đồng hồ đo áp |
| Khung mô hình | Thép sơn tĩnh điện, có bánh xe |
| Kích thước | 1500 x 700 x 1700 mm |
7. Lợi ích khi đầu tư thiết bị từ ETEK GREEN
-
Đạt chuẩn đào tạo nghề quốc gia, tương thích giáo trình hiện hành.
-
Thiết kế mô phỏng thực tế, dễ bảo trì, dễ sử dụng.
-
Có thể tùy chỉnh ngôn ngữ hiển thị và cấu trúc mô hình theo yêu cầu.
-
Bảo hành – hỗ trợ kỹ thuật trọn đời, có hướng dẫn giảng dạy chi tiết.
-
Giá thành cạnh tranh – sản xuất trong nước – linh kiện sẵn có.
8. Kết luận
Việc đưa mô hình thực hành hệ thống phanh ABS – EBD – ESP vào đào tạo không chỉ giúp sinh viên hiểu sâu nguyên lý kỹ thuật, mà còn hình thành kỹ năng chẩn đoán, phân tích và sửa chữa hệ thống điện tử ô tô – điều mà thị trường lao động đang rất cần.
ETEK GREEN cam kết mang đến giải pháp đào tạo nghề toàn diện, với thiết bị mô phỏng thực tế, chất lượng cao, hỗ trợ tận nơi cho các trường nghề, trung tâm dạy nghề trên toàn quốc.
