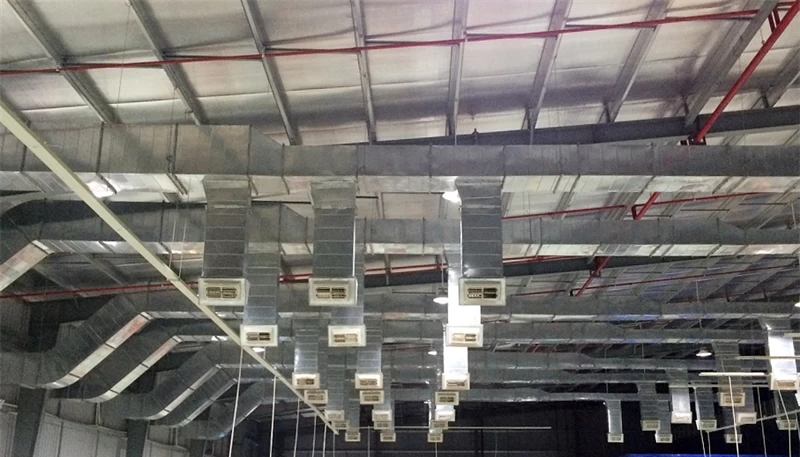

1. Giới thiệu chung về hệ thống hút – cấp khí sạch cho phòng sơn tiêu chuẩn
Một phòng sơn tiêu chuẩn công nghiệp không thể chỉ có buồng phun và quạt hút, mà cần một hệ thống hút – cấp khí sạch đồng bộ, đảm bảo luồng khí sạch – lưu thông – không xoáy – không bụi.
Đây là yếu tố quyết định chất lượng lớp sơn và an toàn môi trường sản xuất.
Để đạt độ bóng – độ bám – màu sơn chuẩn, phòng sơn công nghiệp cần luồng không khí tuần hoàn, ổn định và sạch tuyệt đối.
Đó là lý do hệ thống hút – cấp khí sạch được xem như “trái tim” của mọi dây chuyền sơn tĩnh điện, sơn ô tô, sơn gỗ và sơn kim loại.
ETEK GREEN mang đến giải pháp thiết kế – lắp đặt hệ thống hút – cấp khí sạch phòng sơn tiêu chuẩn, đáp ứng ISO 14644 – TCVN 5508:2009, giúp khách hàng đạt đồng thời: chất lượng sản phẩm + an toàn lao động + hiệu suất sản xuất.
2. Nguyên lý của hệ thống hút – cấp khí sạch
Hệ thống gồm hai luồng khí đối lưu:
-
Khí cấp sạch (Supply Air): Được lọc bụi qua màng lọc HEPA/F8, cấp từ trần xuống đều khắp khu vực phun sơn.
-
Khí hút (Exhaust Air): Hút từ sàn hoặc vách bên dưới, mang theo bụi sơn – hơi dung môi ra ngoài, xử lý qua bộ lọc nước hoặc than hoạt tính.
👉 Mục tiêu: giữ áp suất dương nhẹ trong buồng sơn → ngăn bụi ngoài xâm nhập, đồng thời đảm bảo dòng khí ổn định 0,3–0,5 m/s quanh vật sơn.
Sơ đồ hoạt động của hệ thống hút – cấp khí sạch:
Không khí tươi → Bộ lọc sơ cấp (Pre-filter) → Quạt cấp khí sạch → Buồng sơn → Quạt hút khí → Lọc bụi sơn → Xả khí sạch ra ngoài
-
Cấp khí sạch từ trần xuống: khí sạch đi qua lớp lọc HEPA và phân phối đều từ trần xuống sàn.
-
Hút khí bẩn ra sàn: luồng khí bẩn được hút về hệ thống lọc sơn, ngăn bụi bay ngược lên.
-
Cân bằng áp suất: tạo áp suất dương nhẹ ở khu vực sơn, tránh bụi ngoài xâm nhập.
3. Cấu tạo chi tiết hệ thống hút – cấp khí sạch phòng sơn
| Thành phần | Chức năng |
|---|---|
| Buồng cấp khí sạch (Air Supply Unit) | Cung cấp khí sạch, áp suất dương. |
| Buồng hút khí thải (Exhaust Unit) | Hút khí sơn, lọc bụi, xử lý khí độc. |
| Bộ lọc F8, HEPA, than hoạt tính | Loại bỏ bụi sơn, dung môi VOCs. |
| Ống dẫn khí và van điều tiết | Phân phối khí đồng đều, ổn định áp suất. |
| Quạt cấp – hút ly tâm | Tạo dòng khí ổn định, hiệu suất cao. |
| Bộ điều khiển trung tâm (PLC) | Giám sát tốc độ gió, chênh áp, báo lỗi. |
4. Các tiêu chuẩn kỹ thuật cần đảm bảo
| Thông số kỹ thuật | Giá trị khuyến nghị |
|---|---|
| Tốc độ dòng khí (m/s) | 0.3 – 0.5 |
| Chênh áp phòng sơn (Pa) | +5 – +10 |
| Hiệu suất lọc bụi (HEPA) | ≥ 99.97% @0.3µm |
| Độ ồn | < 75 dB |
| Cấp độ sạch khí | Class 1000 – 10000 (theo ISO 14644) |
5. Yêu cầu thiết kế và lắp đặt hệ thống
Hệ thống cấp khí sạch:
-
Quạt cấp đặt ngoài buồng sơn, nối với bộ lọc HEPA và ống phân phối khí.
-
Dòng khí phải đều, không tạo xoáy hoặc điểm chết.
Hệ thống hút khí thải:
-
Quạt hút bố trí cuối buồng hoặc dưới sàn, tạo luồng hút ngược dòng sơn.
-
Kết nối với bộ lọc sơn giấy hoặc than hoạt tính để giảm bụi và mùi.
Điều khiển tự động:
-
Tích hợp cảm biến lưu lượng, áp suất, bộ điều khiển PLC hoặc biến tần để cân bằng tự động.
6. Lợi ích khi sử dụng hệ thống hút – cấp khí sạch đạt chuẩn
-
Tối ưu chất lượng sơn: lớp sơn mịn, không bọt khí, không lem màu.
-
Tiết kiệm điện năng: luồng khí được tối ưu, giảm tổn thất áp.
-
Giảm chi phí bảo trì: bụi sơn được lọc triệt để, không bám thiết bị.
-
An toàn – thân thiện môi trường: giảm phát tán VOC, đáp ứng QCVN.
7. Giải pháp hệ thống hút – cấp khí sạch từ ETEK GREEN
ETEK GREEN là đơn vị chuyên tư vấn – thiết kế – lắp đặt hệ thống phòng sơn công nghiệp đồng bộ, bao gồm:
-
Buồng sơn tĩnh điện, hệ thống quạt hút, lọc bụi sơn, xử lý khí thải VOC, cấp khí sạch.
-
Thiết kế tùy chỉnh theo diện tích và loại sản phẩm sơn.
-
Sử dụng thiết bị đạt tiêu chuẩn chống cháy nổ – tiết kiệm điện – dễ bảo trì.
