Trong các phòng sơn công nghiệp, đặc biệt là dây chuyền sơn tĩnh điện, sơn nước, sơn dung môi, quạt hút phòng sơn là thành phần không thể thiếu để đảm bảo luồng khí lưu thông, hút bụi – hơi sơn độc hại và duy trì môi trường làm việc an toàn – sạch sẽ.
ETEK GREEN cung cấp giải pháp quạt hút phòng sơn công nghiệp hiện đại, được thiết kế chuyên biệt cho nhà máy, gara ô tô, xưởng cơ khí và khu sơn sản phẩm xuất khẩu, giúp đạt chuẩn khí thải – an toàn lao động – hiệu suất sơn tối ưu.
1. Tại sao quạt hút là yếu tố bắt buộc trong phòng sơn công nghiệp?
Trong hệ thống buồng sơn công nghiệp, việc duy trì môi trường khí sạch, cân bằng áp suất và nhiệt độ ổn định là yếu tố tiên quyết để tạo nên lớp sơn hoàn hảo.
Tuy nhiên, trong quá trình phun sơn, bụi sơn, hơi dung môi và khí VOC độc hại phát tán mạnh. Nếu không được xử lý triệt để, chúng gây ô nhiễm, giảm độ bám sơn, làm lem màu, đồng thời ảnh hưởng đến sức khỏe công nhân.
👉 Do đó, hệ thống quạt hút phòng sơn công nghiệp có nhiệm vụ chính:
-
Tạo luồng khí đối lưu ổn định trong buồng sơn.
-
Hút khí thải và bụi sơn ra ngoài, trước khi xử lý qua bộ lọc hoặc tháp hấp thụ.
-
Duy trì áp suất âm nhẹ, giúp khí bẩn không tràn ra khu vực sản xuất khác.
2. Cấu tạo của quạt hút phòng sơn công nghiệp
Một hệ thống quạt hút phòng sơn tiêu chuẩn gồm:
| Thành phần | Chức năng | Yêu cầu kỹ thuật |
|---|---|---|
| Cánh quạt (ly tâm hoặc hướng trục) | Tạo lưu lượng hút mạnh, điều hướng dòng khí ô nhiễm. | Bằng nhôm hoặc thép mạ kẽm, cân bằng động chính xác. |
| Động cơ (Motor) | Tạo công suất hút, truyền động cánh quạt. | Motor chống cháy nổ, cấp bảo vệ IP55 trở lên. |
| Vỏ quạt | Bảo vệ động cơ, giảm ồn, tăng tuổi thọ. | Sơn tĩnh điện chống ăn mòn, chịu hóa chất sơn. |
| Ống dẫn khí – chụp hút | Dẫn hướng và thu gom khí sơn từ buồng sơn. | Ống tròn hoặc vuông, thiết kế giảm tổn thất áp suất. |
| Bộ lọc bụi sơn (filter) | Lọc sơn khô và hạt bụi trước khi khí ra ngoài. | Hiệu suất lọc ≥ 95%, thay định kỳ 3–6 tháng. |
👉 Với phòng sơn quy mô lớn, thường thiết kế hệ thống quạt hút kép (double fan), kết hợp lọc bụi sơn bằng màng nước hoặc than hoạt tính, giúp đạt hiệu suất hút bụi >95%.
3. Phân loại quạt hút phòng sơn công nghiệp
Quạt hút ly tâm công nghiệp
-
Cánh cong ngược, áp suất cao, thích hợp cho buồng sơn kín hoặc sơn tĩnh điện tự động.
-
Ưu điểm: lực hút mạnh, êm, bền, dễ bảo trì.
-
Nhược điểm: giá thành cao hơn loại hướng trục.

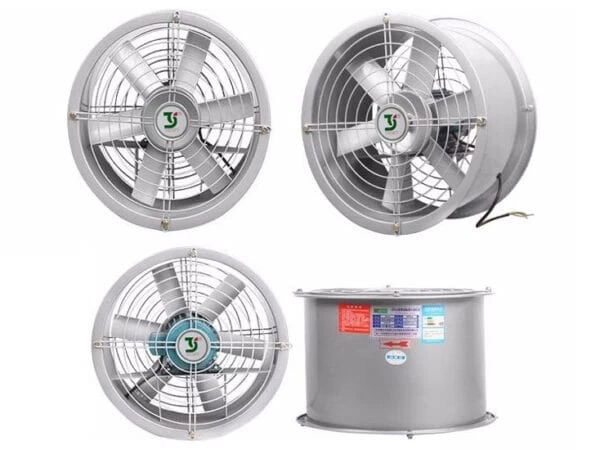

Quạt hút hướng trục
-
Lưu lượng lớn, áp suất thấp, phù hợp với phòng sơn có diện tích rộng, yêu cầu thông gió nhanh.
-
Thường lắp trên tường hoặc trần phòng sơn.
Quạt hút tích hợp lọc bụi sơn
-
Gắn sẵn bộ lọc giấy, than hoạt tính hoặc cartridge.
-
Lọc bụi và giảm mùi sơn, phù hợp cho gara ô tô, xưởng quy mô vừa và nhỏ.
4. Nguyên lý hoạt động của quạt hút phòng sơn
Không khí ô nhiễm → Chụp hút / Cửa hút → Cánh quạt → Bộ lọc bụi sơn → Ống xả khí → Hệ thống xử lý khí thải / Ống khói
-
Bước 1: Quạt hút thu khí chứa bụi sơn, dung môi.
-
Bước 2: Không khí qua bộ lọc sơn (giấy lọc, bông lọc, than hoạt tính).
-
Bước 3: Luồng khí sạch được đẩy ra ngoài hoặc đưa về hệ thống xử lý trung tâm.
Tốc độ hút tiêu chuẩn:
-
Sơn ướt: 0.3 – 0.4 m/s
-
Sơn khô: 0.4 – 0.6 m/s
5. Các yếu tố ảnh hưởng đến hiệu suất quạt hút phòng sơn
-
Thiết kế buồng sơn: nếu không gian kín hoặc hẹp quá sẽ tạo áp suất âm quá lớn.
-
Chiều dài và đường kính ống dẫn khí: càng dài, tổn thất áp càng cao.
-
Lọc bụi sơn quá bẩn: làm giảm lưu lượng hút.
-
Tốc độ quạt và công suất motor: phải tương ứng diện tích phòng sơn.
6. Tiêu chuẩn kỹ thuật khi lựa chọn quạt hút phòng sơn
| Tiêu chí | Giá trị khuyến nghị |
|---|---|
| Hiệu suất hút | ≥ 85% bụi sơn khô |
| Độ ồn | ≤ 80 dB(A) |
| Cấp chống cháy nổ | Ex d IIB T4 |
| Áp suất hút | 1500 – 3500 Pa |
| Vật liệu chế tạo | Thép sơn tĩnh điện hoặc inox |
7. Lợi ích khi đầu tư hệ thống quạt hút phòng sơn đạt chuẩn
-
Cải thiện chất lượng bề mặt sơn, hạn chế bụi bám.
-
Giảm rủi ro cháy nổ do hơi dung môi.
-
Nâng cao năng suất và tuổi thọ thiết bị phun sơn.
-
Đảm bảo tuân thủ quy định môi trường (QCVN 19:2009/BTNMT).
-
Tăng tính chuyên nghiệp và đạt chứng nhận sản xuất sạch hơn (ISO 14001).
Công ty Cổ phần Giải pháp ETEK GREEN cung cấp trọn gói giải pháp thông gió và xử lý khí sơn gồm:
-
Thiết kế – chế tạo hệ thống quạt hút, buồng hút bụi sơn, buồng sơn đối lưu ngang/dọc.
-
Tư vấn bố trí lưu thông khí, đảm bảo áp suất – tốc độ gió – độ sạch đạt tiêu chuẩn ISO 14644, TCVN 5508:2009.
-
Tích hợp lọc bụi sơn ướt, tháp than hoạt tính, ống khói tiêu chuẩn môi trường.
