1. Quy trình thiết kế – thi công dây chuyền sơn tĩnh điện chuẩn nhà máy
Hệ thống dây chuyền sơn tĩnh điện là “trái tim” của nhiều nhà máy sản xuất cơ khí, thiết bị nội thất, kết cấu thép, linh kiện ô tô – xe máy, điện tử… Một dây chuyền được thiết kế chuẩn không chỉ đảm bảo chất lượng bề mặt sơn mà còn quyết định năng suất – mức tiêu hao vật tư – độ ổn định – khả năng mở rộng về sau.
Tuy nhiên, tại Việt Nam, 70% dây chuyền sơn đang gặp các lỗi phổ biến: không đồng bộ, thiếu tính toán tải trọng băng tải, nhiệt độ buồng sấy không chuẩn, khí sạch cấp vào buồng sơn không đủ, không đạt tiêu chuẩn môi trường, khiến doanh nghiệp tốn chi phí sửa chữa hoặc phải dừng máy nhiều lần.
ETEK GREEN với kinh nghiệm triển khai hàng trăm dây chuyền tại Việt Nam mang đến quy trình thiết kế – thi công chuẩn nhà máy, tối ưu hóa hoạt động sản xuất và phù hợp nhiều mô hình công suất.

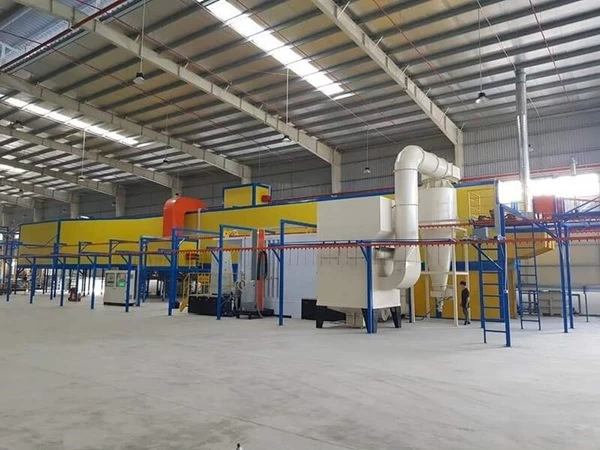

2. Tổng quan về dây chuyền sơn tĩnh điện tiêu chuẩn
Một dây chuyền sơn chuẩn cần được thiết kế theo mô hình khép kín, bao gồm các khu vực chính:
-
Cụm xử lý bề mặt (tẩy dầu – tạo lớp phosphate)
-
Buồng sấy khô
-
Buồng phun sơn tĩnh điện (manual/automatic)
-
Cụm thu hồi bột – cyclon – buồng lọc tinh
-
Buồng sấy hoàn thiện
-
Hệ thống băng tải treo
-
Hệ thống hút – cấp khí sạch
Mỗi hạng mục yêu cầu tính toán độc lập, sau đó được kết nối với nhau theo tiêu chuẩn luồng di chuyển sản phẩm để đảm bảo nhịp sản xuất ổn định.
3. Quy trình thiết kế dây chuyền sơn tĩnh điện chuẩn nhà máy
ETEK GREEN sử dụng quy trình 7 bước theo tiêu chuẩn ngành công nghiệp sản xuất cơ khí – sơn phủ tại Việt Nam.
Bước 1 – Khảo sát thực tế & phân tích nhu cầu sản xuất
Đây là bước quan trọng nhất, ảnh hưởng trực tiếp tới bố trí layout và công nghệ sử dụng.
Các thông số cần thu thập:
-
Kích thước sản phẩm lớn nhất – nhỏ nhất
-
Trọng lượng sản phẩm
-
Năng suất mong muốn (sản phẩm/giờ)
-
Không gian nhà xưởng: chiều cao, diện tích, hướng gió
-
Yêu cầu chất lượng màng sơn (độ dày, độ bám, độ bóng)
-
Nguồn năng lượng: điện, gas, dầu
-
Yêu cầu về môi trường và PCCC
ETEK GREEN luôn đo lại thực tế bằng thiết bị đo laser để tránh sai số dẫn đến va chạm băng tải, thiếu chiều cao buồng sấy hoặc sai hướng khí cấp.
Bước 2 – Tính toán tải trọng và công suất băng tải treo
Băng tải treo quyết định toàn bộ nhịp vận hành dây chuyền.
Các yếu tố tính toán:
-
Tải trọng tĩnh sản phẩm
-
Tải trọng động khi sản phẩm di chuyển qua vòng cua
-
Tốc độ băng tải (m/min)
-
Số móc treo và khoảng cách giữa các móc
-
Công suất motor kéo và motor cân bằng
Nếu tính toán sai, doanh nghiệp dễ gặp: đứt xích, rung lắc khi vào buồng sơn, sản phẩm cách nhau không đều gây loang màng sơn.
ETEK GREEN sử dụng phần mềm mô phỏng 3D để tối ưu bán kính cua, đảm bảo tuổi thọ băng tải ≥ 5 năm.
Bước 3 – Thiết kế buồng sơn tĩnh điện theo tiêu chuẩn khí động học
Buồng sơn tĩnh điện cần:
-
Tốc độ hút đạt 0.5–1.2 m/s
-
Áp suất âm ổn định
-
Không xoáy gió
-
Vách buồng bằng thép sơn tĩnh điện hoặc inox 304
-
Khe hút bố trí đều hai bên
ETEK GREEN thiết kế theo nguyên tắc “khí thổi trên – hút dưới” để tạo khoang khí sạch, giúp bột phân bố đều trên bề mặt.
👉 Xem thêm:
Bước 4 – Tính toán hệ thống hút – lọc – hồi lưu bột
Hệ thống lọc bột gồm 3 cấp:
-
Cyclon thu hồi thô
-
Buồng lọc tinh (cartridge filter)
-
Buồng hồi lưu khí sạch
Các thông số quan trọng:
-
Lưu lượng hút (m³/h)
-
Áp suất hút (Pa)
-
Diện tích lọc (m²)
-
Tốc độ lọc khí (m/min)
Nếu lưu lượng hút yếu → bụi bám buồng, bột không bám đều
Nếu quá mạnh → cuốn bột, lãng phí 20–30% vật tư
ETEK GREEN thiết kế hệ thống lọc theo tiêu chuẩn QCVN 19:2009 & QCVN 20:2009.
Bước 5 – Thiết kế buồng sấy hoàn thiện
Buồng sấy đạt chuẩn cần:
-
Nhiệt độ ổn định 160–200°C
-
Sai số nhiệt ±3°C
-
Gió tuần hoàn liên tục
-
Vật liệu cách nhiệt rockwool 50–100 mm
-
Hệ điều khiển PID theo vùng
Lỗi phổ biến ở các buồng sấy giá rẻ tại Việt Nam:
-
Nhiệt không đều → phồng màng sơn
-
Thiếu lưu lượng gió → sản phẩm không khô hoàn toàn
-
Tiêu hao gas/dầu cao do không có hồi lưu nhiệt
ETEK GREEN thiết kế buồng sấy dạng lưu thông gió cưỡng bức, tiết kiệm năng lượng 15–20%.
👉 Xem thêm:
Bước 6 – Tích hợp hệ thống điều khiển & giám sát
Tủ điều khiển PLC – HMI giúp:
-
Theo dõi tốc độ băng tải
-
Điều chỉnh nhiệt độ theo thời gian thực
-
Giám sát cảnh báo sự cố (quá nhiệt, mất pha, thiếu gió)
-
Điều khiển bật/tắt theo phân vùng
ETEK GREEN sử dụng linh kiện chính hãng: Siemens, Schneider, Omron.
Bước 7 – Lắp đặt – hiệu chỉnh – chạy thử & bàn giao
Đội kỹ thuật ETEK GREEN thực hiện:
-
Lắp buồng sơn – buồng sấy – băng tải theo layout
-
Đo kiểm lưu lượng hút
-
Hiệu chuẩn súng sơn
-
Đo độ dày màng sơn (µm)
-
Đào tạo vận hành – bảo trì cho nhân sự nhà máy
-
Bàn giao hồ sơ kỹ thuật + quy trình bảo dưỡng định kỳ
4. Bảng thông số kỹ thuật tham khảo cho dây chuyền sơn tĩnh điện
| Hạng mục | Thông số tiêu chuẩn | Ghi chú |
|---|---|---|
| Tốc độ băng tải | 3–8 m/min | Tùy công suất |
| Nhiệt độ sấy | 160–200°C | Sai số ±3°C |
| Lưu lượng hút buồng sơn | 8.000 – 16.000 m³/h | Tùy kích thước buồng |
| Diện tích lọc | 20–80 m² | Cartridge filter |
| Vật liệu cách nhiệt | Rockwool 50–100 mm | Chống cháy cấp A |
| Công suất súng sơn | 100 kV | Dùng 2–6 súng |
5. Sơ đồ quy trình dây chuyền sơn tĩnh điện
6. Lợi ích khi sử dụng giải pháp dây chuyền sơn từ ETEK GREEN
-
Thiết kế chuẩn khí động học → tăng 20–30% độ phủ
-
Buồng sấy tiết kiệm năng lượng → giảm 15–20% chi phí vận hành
-
Hệ điều khiển PLC thông minh → giảm lỗi do vận hành thủ công
-
Layout tối ưu → tăng 25% công suất trong cùng diện tích
-
Tuổi thọ thiết bị 8–12 năm
-
Bảo trì – bảo dưỡng chuẩn nhà máy
👉 Xem thêm:
7. Kết luận
Thiết kế – thi công dây chuyền sơn tĩnh điện là một lĩnh vực đòi hỏi kinh nghiệm thực tế, khả năng tính toán chính xác và hiểu sâu về đặc tính vật liệu – khí động học – tiêu chuẩn môi trường. Một dây chuyền được thiết kế chuẩn ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm chi phí – tăng năng suất – ổn định chất lượng sản phẩm trong nhiều năm.
ETEK GREEN cam kết mang đến giải pháp đồng bộ – tối ưu – bền vững cho mọi nhà máy sản xuất.
