Trong thời kỳ công nghiệp hóa, nhu cầu sử dụng thiết bị đào tạo nghề ô tô hiện đại ngày càng cao.
Các trường nghề, trung tâm đào tạo kỹ thuật và doanh nghiệp sản xuất đều cần mô hình thực hành phanh – lái – treo – điện thân xe ô tô giúp học viên nắm vững nguyên lý, thao tác và xử lý lỗi thực tế trên phương tiện.
Tuy nhiên, đa số cơ sở hiện nay còn gặp khó khăn khi chưa có thiết bị mô phỏng đồng bộ, thiếu phần mềm điều khiển hoặc không đáp ứng yêu cầu theo Thông tư 04/2022/TT-BLĐTBXH.
Nhằm khắc phục vấn đề đó, Công ty Cổ phần Giải pháp ETEK GREEN giới thiệu thiết bị đào tạo nghề ô tô thế hệ mới, tích hợp công nghệ PLC – IoT, màn hình HMI và phần mềm giám sát, giúp chuyển đổi toàn diện phương pháp giảng dạy nghề ô tô tại Việt Nam.
1. Tổng quan mô hình thiết bị đào tạo nghề ô tô
Trong các nghề kỹ thuật cao, đặc biệt là Công nghệ ô tô, việc hiểu rõ nguyên lý và cấu tạo các hệ thống cơ bản như phanh, lái, treo và điện thân xe là nền tảng bắt buộc đối với sinh viên, học viên nghề.
Tuy nhiên, thực tế cho thấy nhiều cơ sở đào tạo hiện nay vẫn gặp khó khăn khi:
-
Thiếu thiết bị mô phỏng đồng bộ, dễ thao tác.
-
Không đủ phương tiện thật để cắt bổ, quan sát hệ thống.
-
Khó tích hợp công nghệ điện – điện tử mới như ABS, EBD, ESC, EPS,…
Nhằm đáp ứng các yêu cầu thực hành theo Thông tư 04/2022/TT-BLĐTBXH, Công ty Cổ phần Giải pháp ETEK GREEN đã phát triển dòng mô hình đào tạo hệ thống phanh – lái – treo – điện thân xe, tích hợp đầy đủ tính năng kỹ thuật và công nghệ điều khiển thông minh, hỗ trợ giáo viên và học viên thực hành hiệu quả.

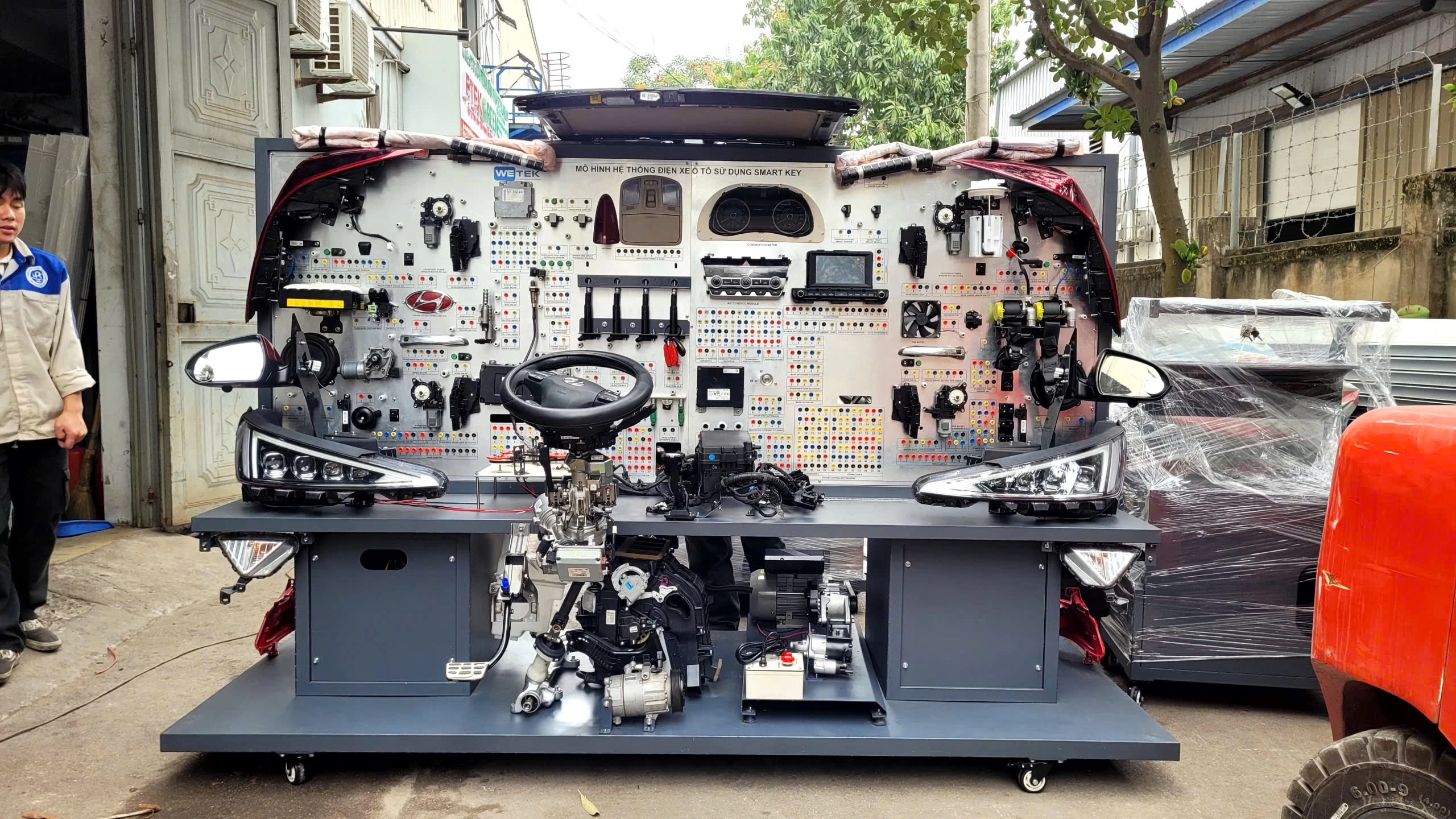

2. Cấu tạo & chức năng của thiết bị mô hình đào tạo
Mô hình được thiết kế trên khung thép sơn tĩnh điện chắc chắn, bố trí hệ thống cơ khí – điện tử đồng bộ, có thể mô phỏng đầy đủ các hệ thống:
-
Hệ thống phanh: phanh thủy lực, phanh đĩa – phanh tang trống, phanh ABS – EBD, cảm biến tốc độ bánh xe, ECU điều khiển.
-
Hệ thống lái: mô phỏng cơ cấu bánh răng – thanh răng, lái trợ lực điện (EPS), cảm biến góc lái, mô phỏng tình huống lái.
-
Hệ thống treo: mô phỏng giảm chấn, lò xo, thanh cân bằng, thay đổi tải trọng và hành trình thực tế.
-
Hệ thống điện thân xe: chiếu sáng, còi, gạt mưa, khóa điện, cửa kính, điều khiển trung tâm (BCM).
Toàn bộ mô hình được điều khiển bằng bảng điều khiển PLC – IoT, hiển thị trạng thái hoạt động trên màn hình cảm ứng HMI, giúp giáo viên dễ dàng giảng dạy và học viên quan sát tín hiệu điện – cơ – cảm biến một cách trực quan.
3. Bảng thông số kỹ thuật mô hình phanh – lái – treo – điện thân xe
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Nguồn điện | AC 220V – 50Hz |
| Bộ điều khiển | PLC Siemens S7-1200 + HMI 7” |
| Hệ thống phanh | ABS – EBD – ESP – phanh tay điện tử |
| Hệ thống lái | EPS – cảm biến góc lái – mô phỏng lỗi |
| Hệ thống treo | Lò xo – giảm chấn – tải trọng thay đổi |
| Điện thân xe | BCM, chiếu sáng, còi, gạt mưa, khóa điện |
| Kết nối | Modbus TCP/IP, USB, Ethernet |
| Cấu trúc | Thép sơn tĩnh điện, có bánh xe di chuyển |
| Tài liệu kèm theo | Hướng dẫn thực hành chuẩn Bộ LĐTBXH |
4. Ứng dụng và lợi ích thực tế
Khi triển khai tại các cơ sở đào tạo nghề, mô hình này mang lại những lợi ích thiết thực:
-
Giúp học viên thực hành trực tiếp trên mô hình tương đương thực tế, hiểu sâu về nguyên lý hoạt động.
-
Hỗ trợ giảng viên giảng dạy sinh động, dễ dàng minh họa, tạo lỗi – sửa lỗi thực tế.
-
Giảm chi phí đầu tư xe thật, phù hợp với chương trình đào tạo ngắn hạn và trung cấp nghề.
-
Chuẩn hóa kỹ năng thực hành, phù hợp tiêu chuẩn kỹ năng nghề quốc gia (VQS).
5. Giải pháp triển khai đồng bộ từ ETEK GREEN
ETEK GREEN cung cấp giải pháp đào tạo nghề ô tô toàn diện, gồm:
-
Thiết kế phòng học thực hành nghề ô tô 3D, bố trí mô hình, dụng cụ, không gian thao tác.
-
Cung cấp trọn bộ thiết bị đào tạo nghề ô tô, từ động cơ, truyền động, điện thân xe đến chẩn đoán lỗi OBD-II.
-
Hỗ trợ đào tạo giảng viên, chuyển giao công nghệ, cập nhật phần mềm điều khiển PLC – IoT.
-
Đồng hành bảo trì định kỳ, tư vấn nâng cấp thiết bị khi có thay đổi chương trình khung của Bộ LĐTBXH.
ETEK GREEN định hướng xây dựng Smart Technical Lab – Phòng học nghề thông minh, nơi mọi mô hình đều được kết nối Internet, dữ liệu được lưu trữ, phân tích và hiển thị theo thời gian thực.
Giảng viên có thể giám sát tiến độ học viên, mô phỏng lỗi, xuất báo cáo thực hành trực tuyến.
Đây chính là bước tiến đưa đào tạo nghề Việt Nam tiệm cận mô hình quốc tế.
