Bàn thử nghiệm hệ thống điều khiển động cơ

Cấu tạo và thông số kỹ thuật

Thiết bị (mô hình) cho đào tạo, sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015, tiêu chuẩn Quản lý an toàn thông tin 27001:2022, tiêu chuẩn Quản lý an toàn và sức khỏe nghề nghiệp 45001:2018

Mục tiêu đào tạo

• Nhận biết về cấu tạo, nguyên lý làm việc của động cơ truyền động và hệ thống điều khiển điện động cơ
• Giảng dạy đánh giá kiểm tra tình trạng vận hành của động cơ
• Giảng dạy, thực hành chẩn đoán lỗi hệ thống điều khiển động cơ
• Hướng dẫn chẩn đoán và khắc phục lỗi bộ điều khiển động cơ
• Giảng dạy thực nghiệm và đánh giá khả năng tăng tốc, giảm tốc và phanh động cơ

Thông số kỹ thuật

• Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
• Nhiệt độ làm việc: -20oC~+ 40oC
• Kích thước (mm): 1600*1200*1800 (dài * rộng * cao)
• Nguồn điện đầu vào: AC220V ± 10% 50Hz

+ Bảng panel điều khiển:

– Được gia công bằng máy cắt CNC trên chất liệu phíp compact, đảm bảo độ bền đẹp. Trên mặt panel có bố trí khoá điện, đồng hồ đo điện áp, đồng hồ táp lô hiển thị thông tin hoạt động của động cơ, pin nhiên liệu…
– Tất cả các hệ thống hoạt động bình thường.
– Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
– Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình.

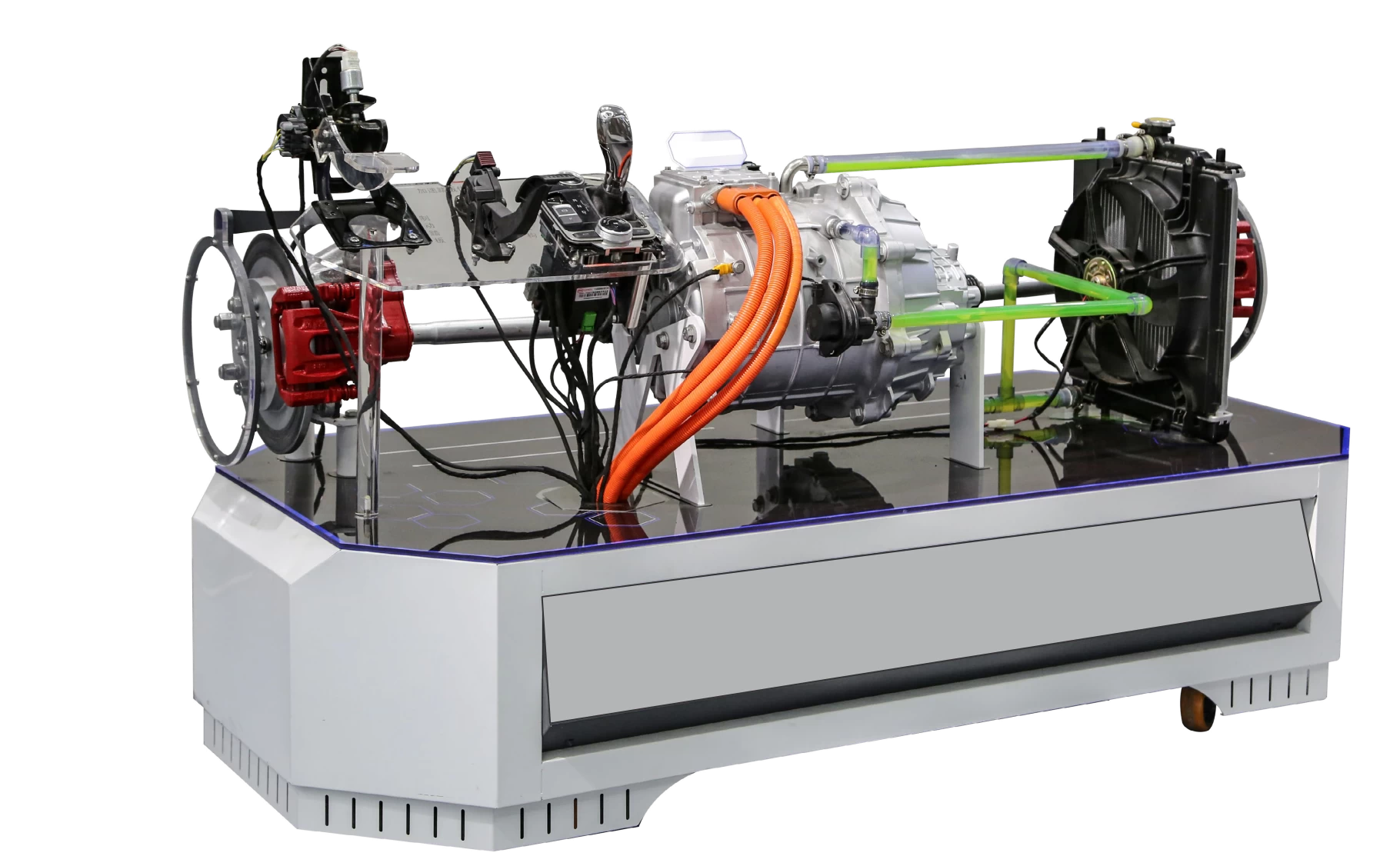

Bàn thử nghiệm hệ thống điều khiển động cơ cơ bản bao gồm:

1.Ác quy phụ: 12V45Ah
2.Loại pin nguồn: pin năng lượng lithium bậc 3 loại bảo vệ môi trường
Dung lượng pin nguồn: 53,6 KWh
Điện áp pin định mức 357,7V
4.Bộ điều khiển động cơ
5.Động cơ truyền động công suất tối đa 160kW, (động cơ đồng bộ nam châm vĩnh cửu)
6.Hộp số đơn cấp; tiếng ồn khi chạy nhỏ
Mô-men xoắn cực đại: 300N.m
7.Bảng tap lô hiển thị thông tin
8. Hệ thống dẫn động đến bánh xe phía trước

+ Phân loại tùy chọn

– Được trang bị máy tính tích hợp với màn hình hiển thị 19 inch. Chương trình học hỗ trợ của nền tảng đào trang bị thêm công nghệ mô phỏng ảo các thành phần liên quan của hệ thống. Hỗ trợ đào tạo giảng dạy về cấu trúc, nguyên lý hoạt động của hệ thống. Mô phỏng lại hệ thống trên môi trường ảo, thu thập dữ liệu và điều chỉnh các thông số của hệ thống thực thông qua giao diện tương tác giữa người và máy tính. Phần mềm có thể mô phỏng lắp ráp, tháo rời linh kiện và gửi hướng dẫn qua giao diện tương tác cho người dùng để hỗ trợ thực hành thao tác trực tiếp trên thiết bị thực. Ngoài ra phần mềm còn được tích hợp chức năng mô phỏng tạo lỗi, có thể cài đặt lỗi, sử dụng dụng cụ đo lường, chẩn đoán phát hiện và xử lý lỗi trên môi trường ảo hoặc tạo lỗi trực tiếp trên thiết bị thực tế để thực hành. Được đồng bộ với cơ sở dữ liệu quản lý đào tạo để đánh giá học viên qua các bài thực hành, bài thi tương tác trên thiết bị thực tế.

– Tính năng phần mềm đi kèm

Tính khả thi: Chương trình mô phỏng có thể sử dụng độc lập dễ dàng, không cần thao tác cài đặt phức tạp mà có thể sử dụng được ngay. Có thể phân phối dễ dàng đến các cơ sở đào tạo cần thiết mà không cần đến tận nơi hướng dẫn, phù hợp với điều kiện thực tế nhiều cơ sở đào tạo ở nhiều địa phương.
– Tính hiện đại: Các giải pháp đưa ra dựa trên các công nghệ mới hiện đại và đang được sử dụng phổ biến.
– Model: Hardsurface model, Chi tiết cao, Đã trải Uv, Texture 4k. File clean, xuất định dạng chuẩn Fbx, obj.
– Tính tương thích cao: Chương trình mô phỏng tương thích trên nhiều môi trường khác nhau, với các hệ điều hành phổ biến như Window Vista, 7, 8, 10, hoặc Android. Không yêu cầu cấu hình máy quá cao mà có nhiều sự lựa chọn độ phân giải phù hợp với cấu hình máy để chương trình vận hành bình thường.
– Tính bảo mật: Được mã hóa dữ liệu và chỉ chạy được chương trình khi có License được quản lý
