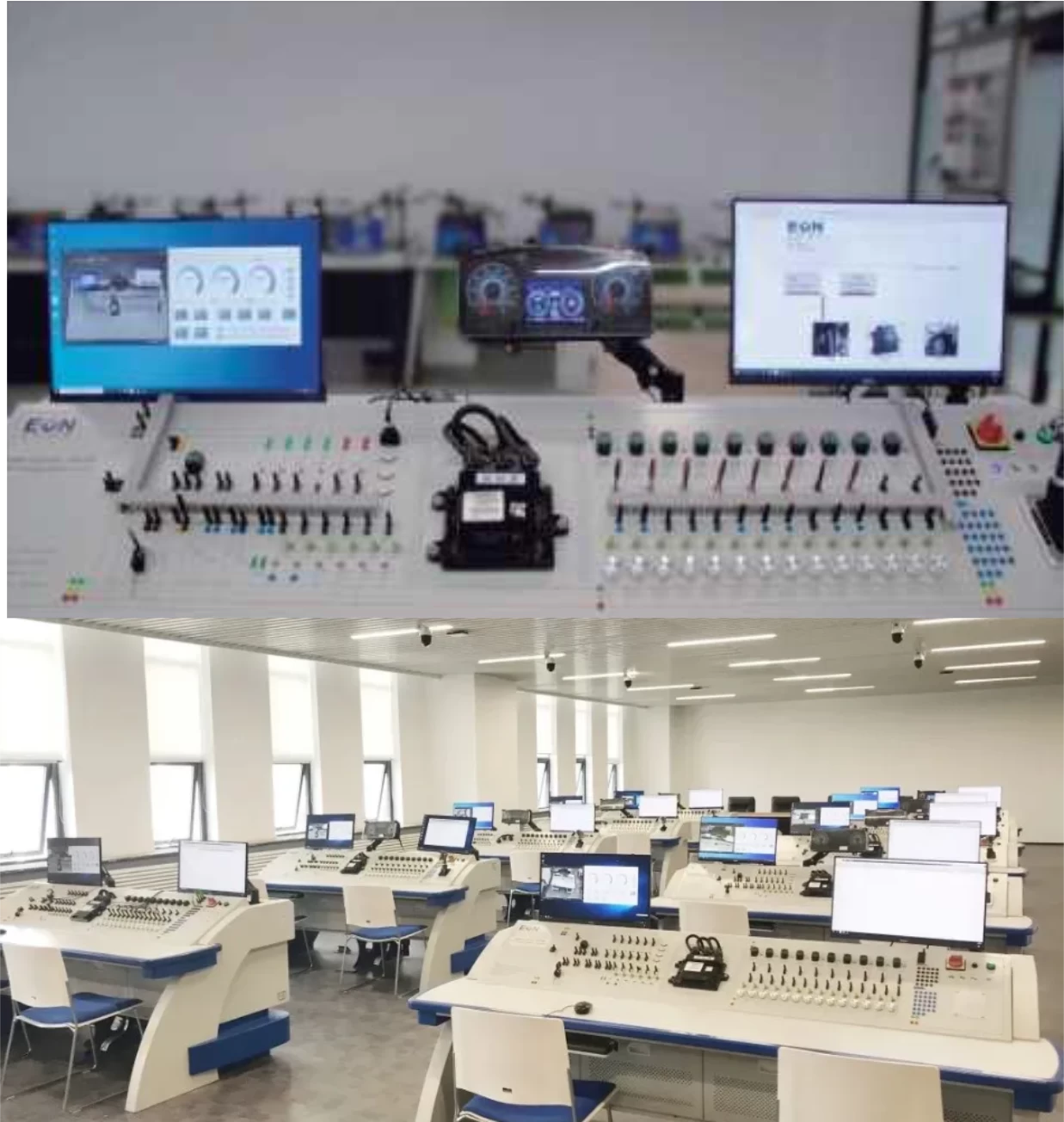

Thiết bị đào tạo thí nghiệm VCU

Cấu tạo và thông số kỹ thuật

Thiết bị (mô hình) cho đào tạo, sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015, tiêu chuẩn Quản lý an toàn thông tin 27001:2022, tiêu chuẩn Quản lý an toàn và sức khỏe nghề nghiệp 45001:2018

Mục tiêu đào tạo

• Giới thiệu thí nghiệm mô phỏng VCU điều khiển điện tử
• Cơ bản về phát triển điều khiển điện tử
• Mô hình hóa phần mềm MATLAB
• Nguyên tắc xử lý của VCU
• Nguyên tắc quản lý tắt mở nguồn xe
• Nguyên lý tính mô men cầu
• Kiểm tra hàm tính toán mô men xoắn
• Các quy trình kiểm tra chức năng tăng tốc/ giảm tốc trên xe của VCU

Thông số kỹ thuật

• Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
• Kích thước tổng thể (mm): 1500*700*1700 (dài*rộng*cao)
• Nhiệt độ hoạt động: -40oC ～+ 50oC
• Nguồn điện làm việc: DC12V

Phần khung giá

– Trên thiết bị trang bị bảng panel điều khiển được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Các ký tự ký hiệu chân cọc các giắc đo trên mặt panel được khắc hoặc in màu đảm bảo tính thẩm mỹ.
– Thiết bị được trang bị các jack điện tiêu chuẩn chất lượng cao, đảm bảo sự gọn gàng, chắc chắn, an toàn. Dây dẫn lõi lớn, mềm mại chịu được dòng điện cao.
– Các linh kiện không được đấu nối trước mà mô hình được trang bị thêm hệ thống jack cắm cho phép người sử dụng có thể tự đấu nối vận hành từng hệ thống độc lập.
– Thiết bị có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình, tài liệu sửa chữa, sơ đồ mạch điện.
– Bảng màu in phẳng UV hiển thị đầy đủ sơ đồ nguyên lý làm việc
– Khung thiết bị được cấu tạo từ 2 loại hợp kim hoàn toàn bằng nhôm tích hợp 40mm ×  40mm và 40mm×80mm, có khả năng chống dầu, chống ăn mòn và dễ lau chùi. Có 4 bánh xe xoay có khóa giúp di chuyển dễ dàng.

Thiết bị đào tạo thí nghiệm VCU bao gồm:

1. VCU và hệ thống điều khiển phần cứng, phần mềm máy tính, điện thoại di động được tích hợp. Phần mềm được cung cấp mô phỏng lại quá trình điều khiển , giao tiếp từ VCU.
2. Được trang bị ổ cắm chẩn đoán, thiết bị có thể thiết lập 15 cài đặt lỗi phổ biến và đánh giá  lỗi.
3. Có các thiết bị đầu cuối được lắp đặt, có thể quan sát trực tiếp tín hiệu điện của các thành
phần mạch hệ thống trên bảng, chẳng hạn như điện trở, điện áp, dòng điện, tín hiệu tần số.
4. Công tắc dừng khẩn cấp, công tắc nguồn chính, công tắc bảo trì, , thiết bị bảo vệ an toàn điện và nhắc nhở cảnh báo.

– Tính năng phần mềm đi kèm

Tính khả thi: Chương trình mô phỏng có thể sử dụng độc lập dễ dàng, không cần thao tác cài đặt phức tạp mà có thể sử dụng được ngay. Có thể phân phối dễ dàng đến các cơ sở đào tạo cần thiết mà không cần đến tận nơi hướng dẫn, phù hợp với điều kiện thực tế nhiều cơ sở đào tạo ở nhiều địa phương.
– Tính hiện đại: Các giải pháp đưa ra dựa trên các công nghệ mới hiện đại và đang được sử dụng phổ biến.
– Tính tương thích cao: Chương trình mô phỏng tương thích trên nhiều môi trường khác nhau, với các hệ điều hành phổ biến như Window Vista, 7, 8, 10, hoặc Android. Không yêu cầu cấu hình máy quá cao mà có nhiều sự lựa chọn độ phân giải phù hợp với cấu hình máy để chương trình vận hành bình thường.
– Tính bảo mật: Được mã hóa dữ liệu và chỉ chạy được chương trình khi có License được quản lý
