Thiết bị đào tạo tổng thành dàn trải hệ thống điều khiển động cơ

Cấu tạo và thông số kỹ thuật

Thiết bị (mô hình) cho đào tạo, sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015, tiêu chuẩn Quản lý an toàn thông tin 27001:2022, tiêu chuẩn Quản lý an toàn và sức khỏe nghề nghiệp 45001:2018

Mục tiêu đào tạo

• Nhận biết cấu trúc, thành phần toàn hệ thống trên xe
• Giảng dạy, thực hành chẩn đoán lỗi trên từng hệ thống trên xe
• Vận hành, quan sát các đặt tính làm việc của từng hệ thống và phối hợp của các hệ thống

Thông số kỹ thuật

Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
Bảng panel điều khiển:
– Được gia công bằng máy cắt CNC trên chất liệu phíp compact, đảm bảo độ bền đẹp.. Trên mặt panel có bố trí khoá điện, đồng hồ đo điện áp, đồng hồ táp lô hiển thị thông tin hoạt động của động cơ, pin nhiên liệu…
Tất cả các hệ thống hoạt động bình thường.
Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình.
Nhiệt độ làm việc: -40oC～50oC

Thiết bị đào tạo tổng thành dàn trải hệ thống điều khiển động cơ bao gồm

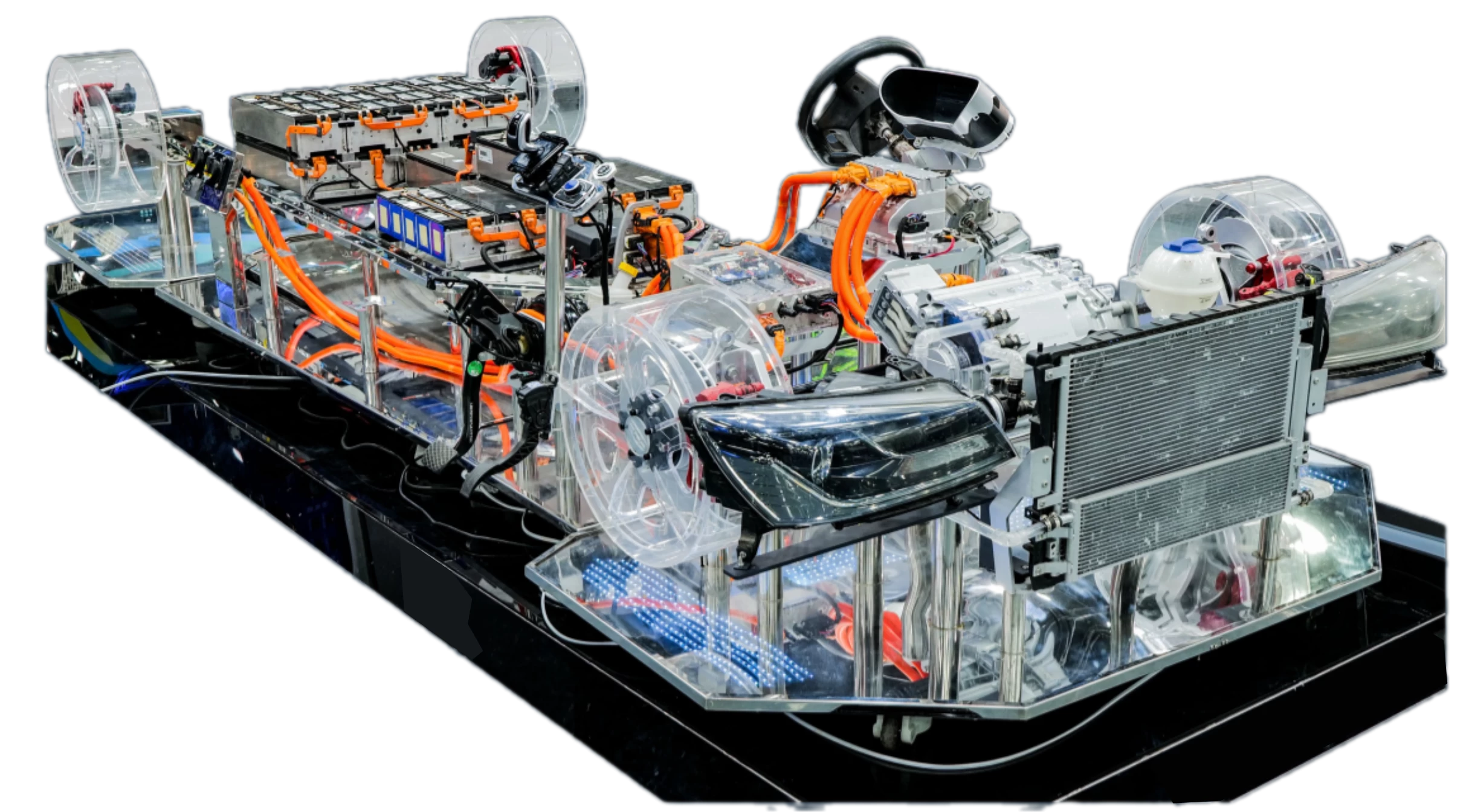

1.Hệ thống khung gầm hoàn chỉnh của một chiếc xe điện có thể hoạt động được:
– Hệ thống truyền động trên xe điện
– Hệ thống phanh
– Hệ thống lái
– Hệ thống quản lý pin BMS, bộ pin nguồn, bộ sạc pin
– Hệ thống điện thân xe
– Bộ điều khiển diện áp cao
– Hệ thống điều hòa không khí
2.Bảng tap lô hiển thị thông tin
3.Các thiết bị đo đạc có thể vận hành thực tế.
4.Thiết bị đào tạo tổng thành dàn trải hệ thống điều khiển động cơ được phát triển và sản xuất dựa trên kết cấu xe nguyên bản, đáp ứng các tiêu chuẩn đánh giá giáo dục nghề nghiệp và dự án đào tạo.
5.Thiết bị được trang bị hệ thống đèn chiếu sáng xuyên suốt các hệ thống để dễ dàng quan sát các bộ phận
6.Các dây led chạy dọc theo hệ thống phân phối điện cao áp và hệ thống truyền động để mô phỏng lại chiều của dòng điện và chiều truyền lực, mô men giúp học viên dễ dàng quan sát
7. Các bộ phận chính được cắt bổ một cách hợp lý, bọc lớp mica trong suốt bảo vệ để hiển thị cấu trúc bên trong đồng thời vẫn đảm bảo hoạt động của chúng

+ Phân loại tùy chọn
Phần mềm mô phỏng ảo
– Được trang bị máy tính tích hợp với màn hình hiển thị 19 inch. Chương trình học hỗ trợ của nền tảng đào trang bị thêm công nghệ mô phỏng ảo các thành phần liên quan của hệ thống. Hỗ trợ đào tạo giảng dạy về cấu trúc, nguyên lý hoạt động của hệ thống. Mô phỏng lại hệ thống trên môi trường ảo, thu thập dữ liệu và điều chỉnh các thông số của hệ thống thực thông qua giao diện tương tác giữa người và máy tính. Phần mềm có thể mô phỏng lắp ráp, tháo rời linh kiện và gửi hướng dẫn qua giao diện tương tác cho người dùng để hỗ trợ thực hành thao tác trực tiếp trên thiết bị thực. Ngoài ra phần mềm còn được tích hợp chức năng mô phỏng tạo lỗi, có thể cài đặt lỗi, sử dụng dụng cụ đo lường, chẩn đoán phát hiện và xử lý lỗi trên môi trường ảo hoặc tạo lỗi trực tiếp trên thiết bị thực tế để thực hành. Được đồng bộ với cơ sở dữ liệu quản lý đào tạo để đánh giá học viên qua các bài thực hành, bài thi tương tác trên thiết bị thực tế.
Phần mềm đấu nối ảo hệ thống điều khiển điện
Học viên thực hiện đấu nối trên phần mềm để rèn luyện kỹ năng đọc, phân tích và đấu nối theo sơ đồ mạch điện
Phần mềm trang bị các chân giắc kết nối với hình dạng, thứ tự đúng theo cẩm nang bảo dưỡng sửa chữa của nhà sản xuất
Hệ thống đấu nối ảo hình thành tư duy đấu nối mạch điện theo đúng quy chuẩn của nhà sản xuất
– Hệ thống cho phép cập nhật các tính năng phát triển do nhà sản xuất và có license sử 12 tháng (có tính phí)

Hệ thống phần mềm cung cấp công cụ thiết kế các mạch đấu nối

+ Tính năng phần mềm dành cho giáo viên
– Quản lý nhóm bài đấu nối
Người dùng có thể thêm mới nhóm
Người dùng có thể chỉnh sửa nhóm
Người dùng có thể xem danh sách nhóm theo cấu trúc cây thư mục

– Quản lý bài đấu nối
Người dùng có thể thêm mới bài đấu nối
Người dùng có thể chỉnh sửa bài đấu nối
Người dùng có thể xem danh sách bài đấu nối

– Quản lý linh kiện
Người dùng có thể thêm mới linh kiện trong bài đấu nối
Người dùng có thể xóa linh kiện
Người dùng có thể chọn hình ảnh cho linh kiện
Người dùng có thể thay đổi hình ảnh của linh kiện
Người dùng có thể thêm vị trí chân đấu nối
Người dùng có thể xóa vị trí chân đấu nối
Người dùng có thể kéo, thả để thay đổi vị trí chân đấu nối

– Quản lý thiết lập cảnh báo
Người dùng có thể lựa chọn cấu hình cảnh báo bằng âm thanh
Người dùng có thể lựa chọn cấu hình cảnh báo bằng hình ảnh
Người dùng có thể lựa chọn cấu hình cảnh báo bằng ngôn ngữ

– Quản lý đấu nối
Tổng kết đánh giá kết quả đấu nối

– Xuất dữ liệu
Người dùng chọn mạch đấu nối để xuất
Hệ thống xuất ra file .ISO để cập nhật vào phần mềm

– Quản lý người dùng
Tính năng nộp bài từ máy học viên đến giáo viên sau khi hoàn thành kết quả
Tính năng điều khiển các mô đun đấu nối giám sát 2 chiều ghi nhận kết quả đấu nối, tính năng được bổ sung nếu có thiết bị ngoại vi kèm theo

Hệ thống phần mềm cung cấp cho học viên

– Thay đổi màu sắc và tiết diện dây dẫn
– Học viên chủ động thiết kế sắp xếp đường đi của dây dẫn
– Cảnh báo với một số trường hợp đấu nối sai dẫn đến hậu quả cháy hỏng thiết bị trong thực tế bằng hiệu ứng:
+ Cảnh bảo bằng âm thanh
+ Cảnh báo bằng hình ảnh
+ Cảnh báo bằng ngôn ngữ

– Tính năng phần mềm đi kèm

Tính khả thi: Chương trình mô phỏng có thể sử dụng độc lập dễ dàng, không cần thao tác cài đặt phức tạp mà có thể sử dụng được ngay. Có thể phân phối dễ dàng đến các cơ sở đào tạo cần thiết mà không cần đến tận nơi hướng dẫn, phù hợp với điều kiện thực tế nhiều cơ sở đào tạo ở nhiều địa phương.
– Tính hiện đại: Các giải pháp đưa ra dựa trên các công nghệ mới hiện đại và đang được sử dụng phổ biến.
– Model: Hardsurface model, Chi tiết cao, Đã trải Uv, Texture 4k. File clean, xuất định dạng chuẩn Fbx, obj.
– Tính tương thích cao: Chương trình mô phỏng tương thích trên nhiều môi trường khác nhau, với các hệ điều hành phổ biến như Window Vista, 7, 8, 10, hoặc Android. Không yêu cầu cấu hình máy quá cao mà có nhiều sự lựa chọn độ phân giải phù hợp với cấu hình máy để chương trình vận hành bình thường.
– Tính bảo mật: Được mã hóa dữ liệu và chỉ chạy được chương trình khi có License được quản lý
